产品简介
HD系列
HD系列 HD重型缓冲器提供大型机械设备一个安全的作业环境。在符合工业安全的标准为前提之下，CJAC设计了大缸径丶长行程丶高吸收能量的重型油压缓冲器应用于各种不同条件的作业环境，实现了大型机械设备稳定的线性减速。
-
材质外管：镀锌处理增强防锈性能
活塞杆：坚硬的镀铬处理+特殊的密封件使之拥有更长的使用寿命
活塞：使用耐磨性能俱佳的材料来保证持久稳定的缓冲效果 -
适用范围自动仓储系统、传输系统、龙门起重系统、水泥机械系统、造纸机械系统、大型生产流水线大型机械手臂、橡塑料机械、车辆制造业、造船厂、石化工厂、钢铁重工、交通运输、货运车推、挖土机、搬运机械、吊车、矿井、矿车铁路挡车器、阀门、港口机械、环保设施等。
-
温度范围-10~+80℃
-
安装方式CJAC为您提供法兰、脚架等安装方式
-
特殊需要CJAC可根据您的使用情况进行特殊订制
性能参数
HD40-050~HD40-1200
HD40-050~HD40-1200
HD50-050~HD50-1400
HD75-050~HD75-1800
HD100-050~HD100-1200
HD125-050~HD125-1200
HD160-050~HD160-1200
| 型号 | HD40-050 | HD40-100 | HD40-150 | HD40-200 | HD40-250 | HD40-300 | HD40-350 | HD40-400 | HD40-450 | HD40-500 | HD40-600 | HD40-650 | HD40-700 | HD40-750 | HD40-800 | HD40-900 | HD40-1000 | HD40-1100 | HD40-1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行程 (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 650 | 700 | 750 | 800 | 900 | 1000 | 1100 | 1200 |
| 活塞径 (mm) | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| 最大吸收能量 (Nm(ET)) | 3,000 | 6,000 | 9,000 | 12,000 | 16,000 | 19,000 | 22,000 | 25,000 | 28,000 | 32,000 | 38,000 | 41,000 | 44,000 | 48,000 | 51,000 | 50,000 | 48,000 | 45,000 | 43,000 |
| 最大反作用力 (N) | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 | 80,000 |
| 小时吸收能量 (Nm(ETC)) | 90,000 | 180,000 | 270,000 | 360,000 | 480,000 | 570,000 | 660,000 | 750,000 | 840,000 | 960,000 | 950,000 | 1,025,000 | 1,100,000 | 1,200,000 | 1,275,000 | 1,000,000 | 960,000 | 900,000 | 860,000 |

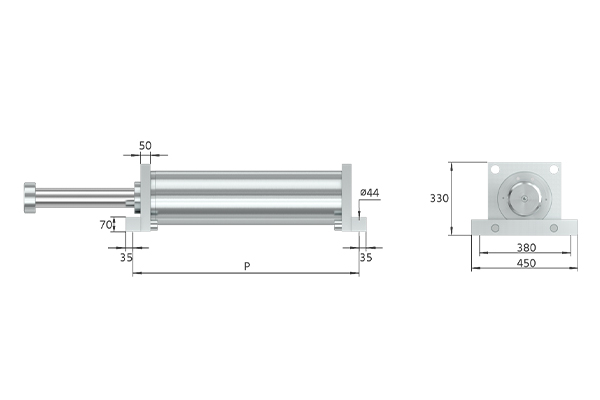

| 水平安装A (mm) | 298 | 398 | 498 | 598 | 698 | 798 | 898 | 1008 | 1118 | 1228 | 1448 | 1558 | 1668 | 1778 | 1888 | 2108 | 2328 | 2548 | 2768 |
| 水平安装B (mm) | 206 | 256 | 306 | 356 | 406 | 456 | 506 | 566 | 626 | 686 | 806 | 866 | 926 | 986 | 1046 | 1166 | 1286 | 1406 | 1526 |
| 水平安装P (mm) | 236 | 286 | 336 | 386 | 436 | 486 | 536 | 596 | 656 | 716 | 836 | 896 | 956 | 1016 | 1076 | 1256 | 1316 | 1436 | 1556 |
| 垂直安装A (mm) | 298 | 448 | 548 | 648 | 798 | 908 | 998 | 1128 | 1298 | 1348 | 1568 | 1738 | 1848 | 1958 | 2068 | 2283 | 2568 | 2788 | 2993 |
| 垂直安装B (mm) | 206 | 306 | 356 | 406 | 506 | 566 | 606 | 686 | 806 | 806 | 926 | 1046 | 1106 | 1166 | 1226 | 1341 | 1526 | 1646 | 1751 |
| 垂直安装P (mm) | 236 | 336 | 386 | 436 | 536 | 596 | 636 | 716 | 836 | 836 | 956 | 1076 | 1136 | 1196 | 1256 | 1371 | 1556 | 1676 | 1781 |
| 最大偏角度 紧急场所 | 2.5° | 2.5° | 2.5° | 2.5° | 2.5° | 2.5° | 2.0° | 2.0° | 1.5° | 1.5° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° |
| 最大偏角度 恒定负载 | 2.5° | 2.0° | 2.0° | 2.0° | 1.0° | 1.0° | 1.0° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° |
| 型号 | HD50-050 | HD50-100 | HD50-150 | HD50-200 | HD50-250 | HD50-300 | HD50-350 | HD50-400 | HD50-450 | HD50-500 | HD50-600 | HD50-700 | HD50-800 | HD50-900 | HD50-1000 | HD50-1100 | HD50-1200 | HD50-1300 | HD50-1400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行程 (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 |
| 活塞径 (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| 最大吸收能量 (Nm(ET)) | 4,000 | 9,000 | 14,000 | 19,000 | 24,000 | 28,000 | 33,000 | 38,000 | 43,000 | 48,000 | 57,000 | 67,000 | 76,000 | 72,000 | 72,000 | 68,000 | 64,000 | 61,000 | 57,000 |
| 最大反作用力 (N) | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 120,000 | 100,000 | 90,000 | 80,000 | 67,000 | 60,000 | 56,000 |
| 小时吸收能量 (Nm(ETC)) | 120,000 | 270,000 | 420,000 | 570,000 | 720,000 | 840,000 | 990,000 | 1,140,000 | 1,290,000 | 1,440,000 | 1,425,000 | 1,675,000 | 1,700,000 | 1,440,000 | 1,080,000 | 1,020,000 | 960,000 | 915,000 | 855,000 |
| 水平安装A (mm) | 310 | 409 | 509 | 609 | 709 | 809 | 909 | 1009 | 1119 | 1229 | 1449 | 1669 | 1889 | 2109 | 2329 | 2569 | 2769 | 3019 | 3369 |
| 水平安装B (mm) | 218 | 267 | 317 | 367 | 417 | 467 | 517 | 567 | 627 | 687 | 807 | 927 | 1047 | 1167 | 1287 | 1427 | 1527 | 1677 | 1927 |
| 水平安装P (mm) | 248 | 297 | 347 | 397 | 447 | 497 | 547 | 597 | 657 | 717 | 837 | 957 | 1077 | 1197 | 1317 | 1457 | 1557 | 1707 | 1957 |
| 垂直安装A (mm) | 310 | 459 | 544 | 659 | 809 | 909 | 1019 | 1129 | 1299 | 1409 | 1629 | 1849 | 2129 | 2369 | 2569 | 2819 | 3169 | 3419 | 3669 |
| 垂直安装B (mm) | 218 | 317 | 352 | 417 | 517 | 567 | 627 | 687 | 807 | 867 | 987 | 1107 | 1287 | 1427 | 1527 | 1677 | 1927 | 2077 | 2227 |
| 垂直安装P (mm) | 248 | 347 | 382 | 447 | 547 | 597 | 657 | 717 | 837 | 897 | 1017 | 1137 | 1317 | 1457 | 1557 | 1707 | 1957 | 2107 | 2257 |
| 最大偏角度 紧急场所 | 2.5° | 2.5° | 2.5° | 2.5° | 2.5° | 2.5° | 2.0° | 2.0° | 1.5° | 1.5° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° |
| 最大偏角度 恒定负载 | 2.5° | 2.0° | 2.0° | 2.0° | 1.0° | 1.0° | 1.0° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° |
| 型号 | HD75-050 | HD75-100 | HD75-150 | HD75-200 | HD75-250 | HD75-300 | HD75-350 | HD75-400 | HD75-450 | HD75-500 | HD75-600 | HD75-700 | HD75-800 | HD75-900 | HD75-1000 | HD75-1100 | HD75-1200 | HD75-1400 | HD75-1500 | HD75-1600 | HD75-1800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行程 (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1400 | 1500 | 1600 | 1800 |
| 活塞径 (mm) | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| 最大吸收能量 (Nm(ET)) | 9,600 | 19,200 | 28,800 | 38,400 | 48,000 | 57,600 | 67,200 | 76,800 | 86,400 | 94,000 | 112,800 | 136,900 | 134,000 | 134,000 | 134,000 | 134,000 | 134,000 | 134,000 | 130,000 | 120,000 | 120,000 |
| 最大反作用力 (N) | 240,000 | 240,000 | 240,000 | 240,000 | 240,000 | 240,000 | 240,000 | 240,000 | 240,000 | 235,000 | 235,000 | 230,000 | 195,000 | 185,000 | 170,000 | 160,000 | 150,000 | 140,000 | 140,000 | 140,000 | 140,000 |
| 小时吸收能量 (Nm(ETC)) | 288,000 | 576,000 | 864,000 | 1,152,000 | 1,440,000 | 1,728,000 | 2,016,000 | 2,304,000 | 2,592,000 | 2,350,000 | 2,820,000 | 3,420,000 | 2,680,000 | 2,680,000 | 2,010,000 | 2,010,000 | 2,010,000 | 2,010,000 | 1,300,000 | 1,200,000 | 1,200,000 |
| 水平安装A (mm) | 318 | 418 | 540 | 618 | 718 | 818 | 968 | 1069 | 1170 | 1271 | 1472 | 1674 | 1875 | 2124 | 2324 | 2524 | 2724 | 3274 | 3490 | 3724 | 4174 |
| 水平安装B (mm) | 318 | 418 | 540 | 618 | 718 | 818 | 968 | 1069 | 1170 | 1271 | 1472 | 1674 | 1875 | 2124 | 2324 | 2524 | 2724 | 3274 | 3490 | 3724 | 4174 |
| 水平安装P (mm) | 226 | 276 | 348 | 376 | 426 | 476 | 576 | 627 | 678 | 729 | 830 | 932 | 1033 | 1182 | 1282 | 1382 | 1482 | 1832 | 1948 | 2082 | 2332 |
| 垂直安装A (mm) | 318 | 418 | 540 | 718 | 868 | 918 | 1070 | 1171 | 1322 | 1474 | 1675 | 1924 | 2024 | 2424 | 2604 | 2874 | 3140 | 3624 | 3874 | 4074 | 4574 |
| 垂直安装B (mm) | 226 | 276 | 348 | 476 | 576 | 576 | 678 | 729 | 830 | 932 | 1033 | 1182 | 1182 | 1482 | 1562 | 1732 | 1898 | 2182 | 2332 | 2432 | 2732 |
| 垂直安装P (mm) | 258 | 308 | 380 | 508 | 608 | 608 | 710 | 761 | 862 | 964 | 1065 | 1214 | 1214 | 1514 | 1594 | 1764 | 1930 | 2214 | 2364 | 2464 | 2764 |
| 最大偏角度 紧急场所 | 2.0° | 2.0° | 2.0° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° | 0.8° | 0.8° | 0.6° | 0.5° |
| 最大偏角度 恒定负载 | 2.0° | 1.5° | 1.5° | 1.0° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.3° | 0.3° | 0.2° | 0.2° |
| 型号 | HD100-050 | HD100-100 | HD100-150 | HD100-200 | HD100-250 | HD100-300 | HD100-400 | HD100-500 | HD100-600 | HD100-700 | HD100-800 | HD100-900 | HD100-1000 | HD100-1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行程 (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 活塞径 (mm) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 最大吸收能量 (Nm(ET)) | 15,500 | 31,000 | 46,500 | 62,000 | 77,500 | 93,000 | 124,000 | 155,000 | 186,000 | 217,000 | 248,000 | 279,000 | 250,000 | 212,000 |
| 最大反作用力 (N) | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 360,000 | 300,000 | 212,000 |
| 小时吸收能量 (Nm(ETC)) | 465,000 | 930,000 | 1,395,000 | 1,860,000 | 2,325,000 | 2,790,000 | 3,720,000 | 4,650,000 | 4,650,000 | 5,425,000 | 4,960,000 | 5,580,000 | 5,000,000 | 3,180,000 |
| 水平安装A (mm) | 425 | 525 | 625 | 725 | 825 | 1000 | 1200 | 1405 | 1605 | 1805 | 2015 | 2215 | 2415 | 2815 |
| 水平安装B (mm) | 313 | 363 | 413 | 463 | 513 | 638 | 738 | 843 | 943 | 1043 | 1153 | 1253 | 1353 | 1553 |
| 水平安装P (mm) | 363 | 413 | 463 | 513 | 563 | 688 | 788 | 893 | 993 | 1093 | 1203 | 1303 | 1403 | 1603 |
| 垂直安装A (mm) | 425 | 525 | 625 | 755 | 865 | 1000 | 1200 | 1405 | 1635 | 1845 | 2065 | 2295 | 2515 | 2965 |
| 垂直安装B (mm) | 313 | 363 | 413 | 493 | 553 | 638 | 738 | 843 | 973 | 1083 | 1203 | 1333 | 1453 | 1703 |
| 垂直安装P (mm) | 363 | 413 | 463 | 543 | 603 | 688 | 788 | 893 | 1023 | 1133 | 1253 | 1383 | 1503 | 1753 |
| 最大偏角度 紧急场所 | 2.0° | 2.0° | 2.0° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° |
| 最大偏角度 恒定负载 | 2.0° | 1.5° | 1.5° | 1.0° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° |
| 型号 | HD125-050 | HD125-100 | HD125-150 | HD125-200 | HD125-250 | HD125-300 | HD125-400 | HD125-500 | HD125-600 | HD125-700 | HD125-800 | HD125-900 | HD125-1000 | HD125-1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行程 (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 活塞径 (mm) | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| 最大吸收能量 (Nm(ET)) | 23,000 | 46,000 | 69,000 | 92,000 | 115,000 | 138,000 | 185,000 | 231,000 | 277,000 | 325,000 | 370,000 | 415,000 | 460,000 | 410,000 |
| 最大反作用力 (N) | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 552,000 | 410,000 |
| 小时吸收能量 (Nm(ETC)) | 690,000 | 1,380,000 | 2,070,000 | 2,760,000 | 2,875,000 | 3,450,000 | 4,625,000 | 5,775,000 | 5,540,000 | 6,500,000 | 5,550,000 | 6,225,000 | 4,600,000 | 4,100,000 |
| 水平安装A (mm) | 447 | 577 | 712 | 842 | 977 | 1117 | 1387 | 1657 | 1927 | 2142 | 2412 | 2672 | 2982 | 3462 |
| 水平安装B (mm) | 325 | 405 | 490 | 570 | 655 | 745 | 915 | 1085 | 1255 | 1370 | 1540 | 1700 | 1910 | 2190 |
| 水平安装P (mm) | 385 | 465 | 550 | 630 | 715 | 805 | 975 | 1145 | 1315 | 1430 | 1600 | 1760 | 1970 | 2250 |
| 垂直安装A (mm) | 447 | 577 | 712 | 842 | 977 | 1117 | 1387 | 1657 | 1927 | 2142 | 2412 | 2672 | 2982 | 3462 |
| 垂直安装B (mm) | 325 | 405 | 490 | 570 | 655 | 745 | 915 | 1085 | 1255 | 1370 | 1540 | 1700 | 1910 | 2190 |
| 垂直安装P (mm) | 385 | 465 | 550 | 630 | 715 | 805 | 975 | 1145 | 1315 | 1430 | 1600 | 1760 | 1970 | 2250 |
| 最大偏角度 紧急场所 | 2.0° | 2.0° | 2.0° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° |
| 最大偏角度 恒定负载 | 2.0° | 1.5° | 1.5° | 1.0° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° |
| 型号 | HD160-050 | HD160-100 | HD160-150 | HD160-200 | HD160-250 | HD160-300 | HD160-400 | HD160-500 | HD160-600 | HD160-700 | HD160-800 | HD160-900 | HD160-1000 | HD160-1200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 行程 (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 活塞径 (mm) | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| 最大吸收能量 (Nm(ET)) | 37,000 | 75,000 | 112,000 | 150,000 | 190,000 | 220,000 | 300,000 | 380,000 | 455,000 | 530,000 | 605,000 | 680,000 | 795,000 | 800,000 |
| 最大反作用力 (N) | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 900,000 | 800,000 |
| 小时吸收能量 (Nm(ETC)) | 270,000 | 750,000 | 1,120,000 | 1,500,000 | 1,900,000 | 2,200,000 | 3,000,000 | 3,800,000 | 4,550,000 | 5,300,000 | 3,025,000 | 3,400,000 | 3,975,000 | 4,000,000 |
| 水平安装A (mm) | 472 | 572 | 682 | 802 | 912 | 1032 | 1252 | 1482 | 1712 | 1942 | 2172 | 2402 | 2632 | 3092 |
| 水平安装B (mm) | 352 | 402 | 462 | 532 | 592 | 662 | 782 | 912 | 1042 | 1172 | 1302 | 1432 | 1562 | 1822 |
| 水平安装P (mm) | 422 | 472 | 532 | 602 | 662 | 732 | 852 | 982 | 1112 | 1242 | 1372 | 1502 | 1632 | 1892 |
| 垂直安装A (mm) | 472 | 572 | 682 | 802 | 912 | 1032 | 1252 | 1482 | 1712 | 1942 | 2172 | 2402 | 2632 | 3092 |
| 垂直安装B (mm) | 352 | 402 | 462 | 532 | 592 | 662 | 782 | 912 | 1042 | 1172 | 1302 | 1432 | 1562 | 1822 |
| 垂直安装P (mm) | 422 | 472 | 532 | 602 | 662 | 732 | 852 | 982 | 1112 | 1242 | 1372 | 1502 | 1632 | 1892 |
| 最大偏角度 紧急场所 | 2.0° | 2.0° | 2.0° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.5° | 1.0° | 1.0° | 1.0° | 1.0° | 1.0° |
| 最大偏角度 恒定负载 | 2.0° | 1.5° | 1.5° | 1.0° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° | 0.5° |
